圓形疊堆由圓形單片壓電陶瓷致動器構成，通過外電極和 Z 字走線實現電學并聯和機械串聯。在電信號激勵下實現多層陶瓷響應位移的疊加輸出，具有亞毫秒級的響應時間，最大位移超過 180μm。
|

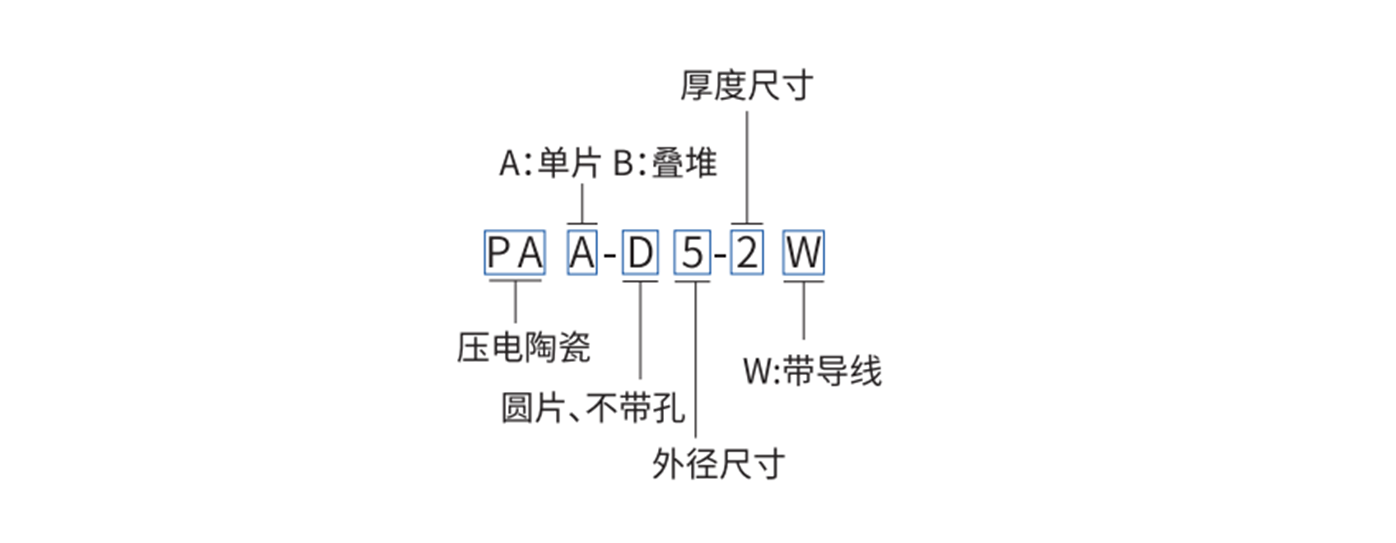

參數 |
PAB-D8-9W |
PAB-D8-18W |
PAB-D8-36W |
PAB-D8-60W |
單位 |
公差 |
|
運動軸 |
Z |
Z |
Z |
Z |
- |
- |
|
最大位移 |
12 |
22.0 |
44.0 |
72.0 |
μm |
±15% |
|
遲滯 |
<15% |
<15% |
<15% |
<15% |
- |
- |
|
阻滯力 |
1800 |
1800 |
1800 |
1800 |
N |
- |
|
驅動電壓 |
0~150 |
0~150 |
0~150 |
0~150 |
V |
- |
|
諧振頻率 |
130 |
100 |
38 |
22 |
kHz |
最大值 |
|
諧振阻抗 |
66 |
70 |
76 |
86 |
mΩ |
- |
|
反諧振頻率 |
160 |
120 |
44 |
26 |
kHz |
最大值 |
|
介電損耗 |
2.08 |
1.99 |
1.9 |
1.92 |
％ |
- |
|
電容 |
2.7 |
5.3 |
10.5 |
18 |
μF |
±15% |
|
工作溫度范圍 |
-25~130 |
-25~130 |
-25~130 |
-25~130 |
°C |
- |
|
居里溫度 |
230 |
230 |
230 |
230 |
°C |
- |
|
電極材質 |
銀 |
銀 |
銀 |
銀 |
- |
- |
|
電纜長度 |
75 |
75 |
75 |
75 |
mm |
±5mm |
|

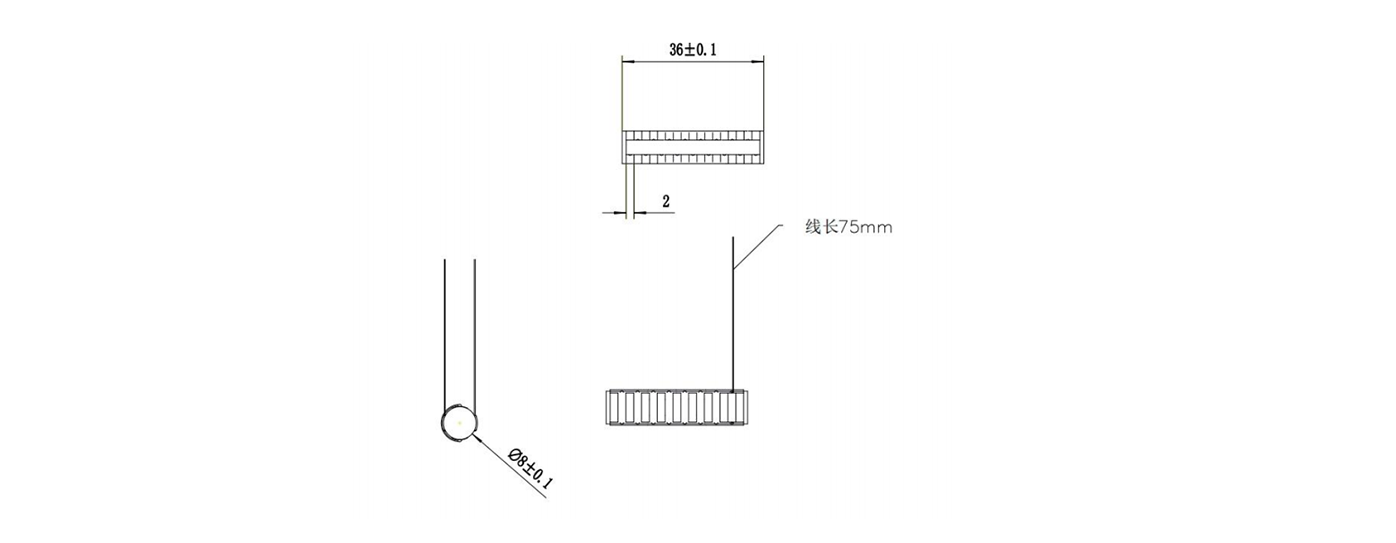

外觀尺寸 Φ |
8.3 |
8.3 |
8.3 |
8.3 |
mm |
±0.1mm |
|
外觀尺寸 L |
9 |
18 |
36 |
60 |
mm |
±0.05mm |
|
MTTF |
16 |
14 |
9 |
8 |
year |
- |
根據圓形疊堆致動器的不同應用場景,我們可以為您在性能參數和結構形狀上提供產品定制。
驅動電壓：常用電壓有 50V、75V、100V、120V、150V，特殊最大驅動電壓可按需定制。
輸出位移：主要取決于器件長度，最大位移行程可選 200μm。
工作頻率：長效工作頻率受諧振頻率、驅動電壓等影響，最高驅動頻率可達 30kHz，超高頻場景下可達 100kHz。
外形尺寸：方形帶孔疊堆的內徑、外徑和高度可定制，長寬最小 5mm、最大 10mm，內徑最小 1mm、最大 5mm，高度最大支持 90mm 定制。
焊接線束：滿足 AWG 標準時可選配，在性能誤差允許范圍內可選擇焊點位置。
