驅動電壓 -20~+150V
運動行程 2~100μm
適用于高真空環境 10-6Pa
亞納米分辨率
高居里溫度 230℃
疊堆型壓電陶瓷致動器采用壓電陶瓷片堆疊的結構形式，在電信號激勵下實現多層陶瓷響應位移的疊加輸出，具有亞毫秒級的響應時間，最大位移超過 180μm。

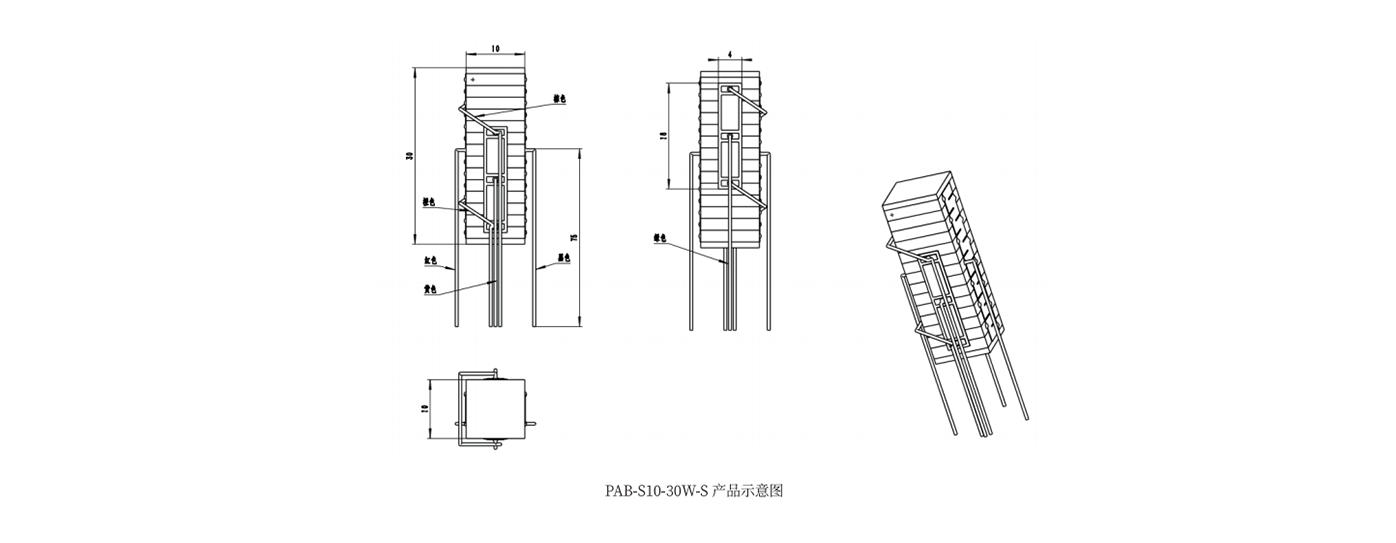

閉環版本機械尺寸圖
|

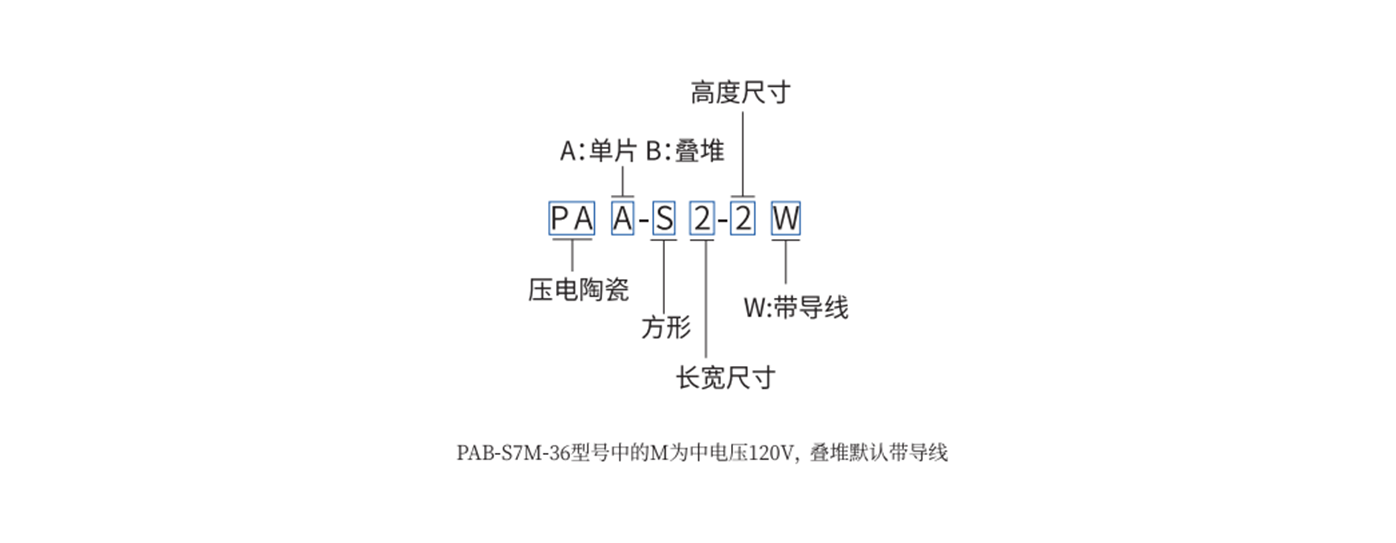

型號 |
尺寸（A×B×H，mm*mm*mm） |
位移（μm） |
剛度（N/μm） |
阻滯力（N） |
電容（nF） |
諧振頻率（kHz） |
|
PAB-S3-5 |
3×3×5 |
5 |
64 |
350 |
120 |
250 |
|
PAB-S3-9 |
3×3×9 |
9 |
38 |
350 |
250 |
150 |
|
PAB-S5-5 |
5×5×5 |
5 |
187 |
1000 |
350 |
250 |
|
PAB-S5-9 |
5×5×9 |
10 |
104 |
1000 |
680 |
140 |
|
PAB-S5-18 |
5×5×18 |
20 |
52 |
1000 |
1300 |
70 |
|
PAB-S5-20 |
5×5×20 |
20 |
43 |
1000 |
1600 |
60 |
|
PAB-S5-36 |
5×5×36 |
40 |
26 |
1000 |
2800 |
35 |
|
PAB-S5-45 |
5×5×45 |
50 |
21 |
1000 |
3800 |
27 |
|
PAB-S5-60 |
5×5×60 |
68 |
16 |
1000 |
5000 |
21 |
|
PAB-S5-72 |
5×5×72 |
80 |
13 |
1000 |
6000 |
17 |
|
PAB-S7-9 |
7×7×9 |
10 |
191 |
1960 |
1500 |
140 |
|
PAB-S7-18 |
7×7×18 |
20 |
86 |
1960 |
2700 |
70 |
|
PAB-S7-20 |
7×7×20 |
20 |
57 |
1960 |
3000 |
70 |
|
PAB-S7-36 |
7×7×36 |
40 |
48 |
1960 |
6000 |
34 |
|
PAB-S7M-36 |
7×7×36 |
40 |
48 |
1960 |
9500 |
35 |
|
PAB-S7-45 |
7×7×45 |
50 |
38 |
1960 |
9000 |
27 |
|
PAB-S7-54 |
7×7×54 |
60 |
32 |
1960 |
9500 |
23 |
|
PAB-S7-60 |
7×7×60 |
66 |
29 |
1960 |
11000 |
21 |
|
PAB-S7-72 |
7×7×72 |
75 |
24 |
1960 |
12000 |
18 |
|
PAB-S7-90 |
7×7×90 |
100 |
19 |
1960 |
16000 |
14 |
|
PAB-S10-18 |
10×10×18 |
20 |
185 |
3900 |
6000 |
70 |
|
PAB-S10-30 |
10×10×30 |
33 |
105 |
3900 |
10000 |
41 |
|
PAB-S10-36 |
10×10×36 |
40 |
85 |
3900 |
13000 |
34 |

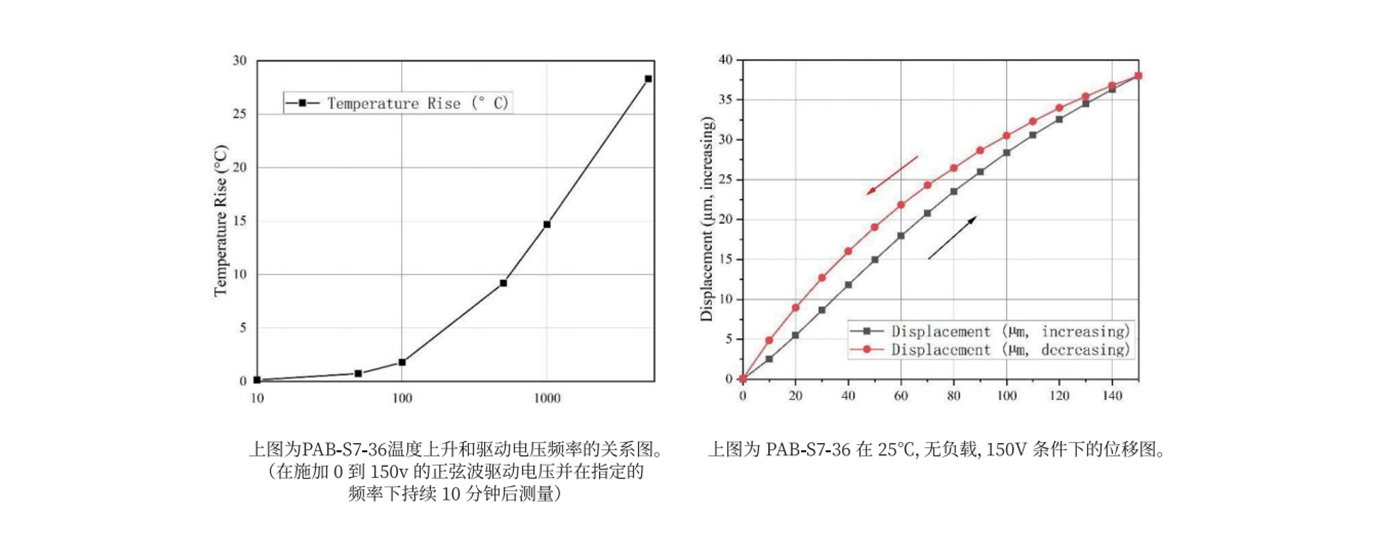

截面尺寸公差為±0.1mm,長度尺寸常規公差在±0.1mm,特別需求可以定制±10µm
可選配焊接標準線束,長度75mm,AWG32,PTFE絕緣,產品編號后加W
*位移測試:驅動電壓0~150V,公差±15%,另PAB-S7M-36驅動電壓0-120V
**阻滯力測試:在150V驅動電壓下,將陶瓷伸長量壓縮為零的力
***電容測試條件:常溫環境,1Vpp.1kHz,公差±15% 其他規格可根據客戶需求進行定制

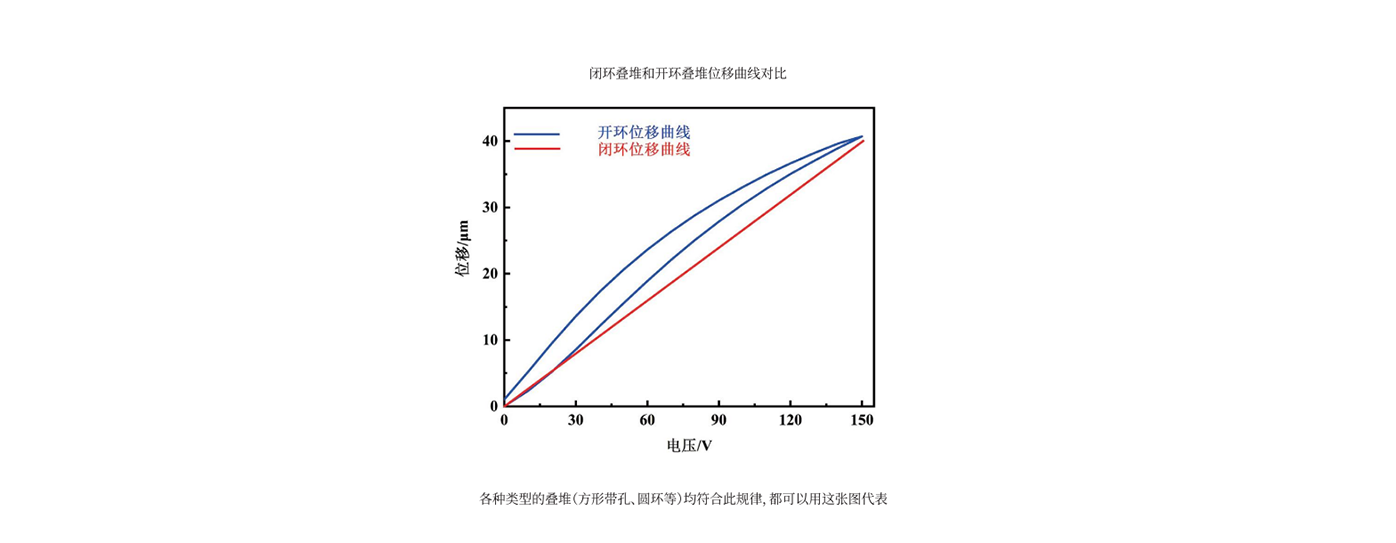

閉環版本參數
|
型號 |
PAB-S5-36W-S |
PAB-S7-36W-S |
PAB-S10-36W-S |
單位 |
公差 |
|
運動軸 |
Z |
Z |
Z |
- |
- |
|
驅動電壓 |
-20~150 |
-20~150 |
-20~150 |
V |
- |
|
最大位移 |
40 |
40 |
40 |
μm |
±15% |
|
推力 |
1000 |
1960 |
3900 |
N |
最大值 |
|
電容值 |
2.8 |
6 |
13 |
μF |
±15% |
|
諧振頻率 |
34 |
34 |
34 |
kHz |
±15% |
|
應變片電阻 |
350 |
350 |
350 |
Ω |
±3Ω |
|
居里溫度 |
230 |
230 |
230 |
℃ |
- |
|
表面電極 |
銀 |
銀 |
銀 |
- |
- |
|
外觀尺寸 A |
5 |
7 |
10 |
mm |
±0.1mm |
|
外觀尺寸 B |
5 |
7 |
10 |
mm |
±0.1mm |
|
外觀尺寸 H |
36 |
36 |
36 |
mm |
±0.1mm |
*位移測試:驅動電壓0~150V、公差±15%;
**推力測試:驅動電壓0~150V;
***電容測試條件:常溫環境,1Vpp,1kHz,公差±15%
驅動電壓：常見可選 50V、75V、100V、120V、150V，特殊電壓可按需定制。
輸出位移：最大位移行程可選 200μm。
工作頻率：最高驅動頻率 30kHz，可按需設計。
外形尺寸：長寬最小 3mm、最大 10mm；高度最小 9mm、最大 180mm 可定制。
焊接線束：滿足 AWG 標準時可選配，線束長度、朝向及焊點位置可定制。
閉環版本定制信息
截面尺寸公差為±0.1mm,長度尺寸常規公差在±0.1mm;特別需求可以定制±10um;位移尺寸公 差范圍在±15%。
尺寸公差：截面尺寸公差 ±0.1mm，長度尺寸常規 ±0.1mm，特殊 ±10μm；位移尺寸公差 ±15%。
焊接線束：滿足 AWG 標準時可選配，焊點位置可定制。
形狀尺寸：長寬有 5×5mm、7×7mm、10×10mm 可選，高度尺寸≥18mm ，其他需求可定制。
