微步式驅動原理實現納米級精度和高驅動力

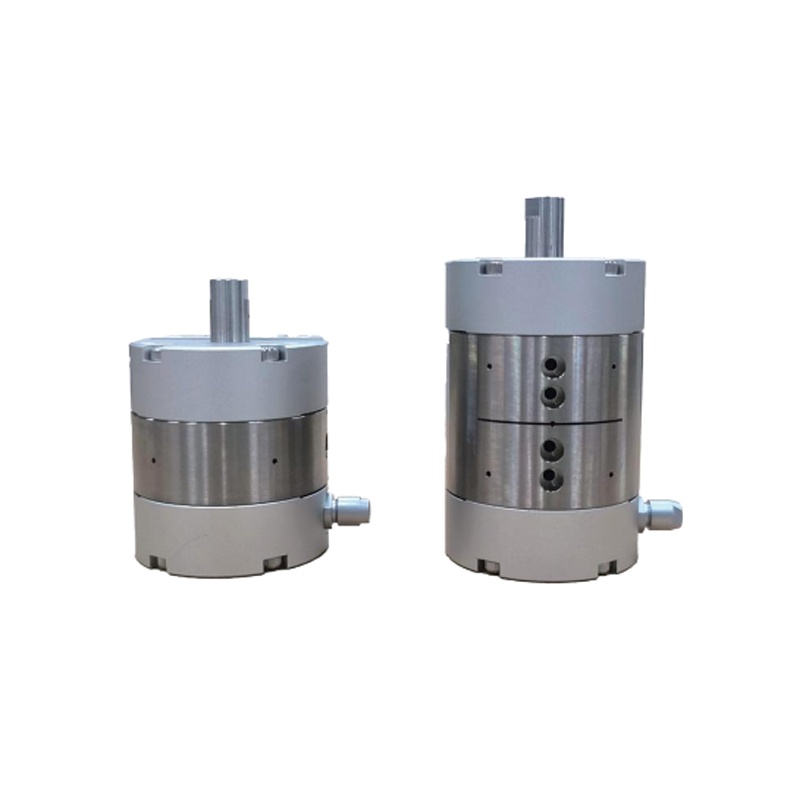

陶瓷微步電機是一種新型仿生式壓電執行器，通過多組多維度壓電執行器單元按照步進式的多組動作邏輯進行驅動，實現對電機動子的直線驅動。其主要特點是體積小、驅動力大；在靜態下可以保持高夾持力，且無熱功耗；可將單步實現高細分，實現納米級高分辨率；步進式運動方式，可以實現毫米級大運動行程。
選配增量式光柵尺實現高精度定位
非接觸式光柵尺可以直接檢測運動臺面的位移，最大程度避免了間接位移檢測帶來的位置誤差。
可適合復雜真空環境應用
陶瓷微步電機可選配真空版本。電機靜態下無熱功耗，不產生磁場。
|
參數名稱 |

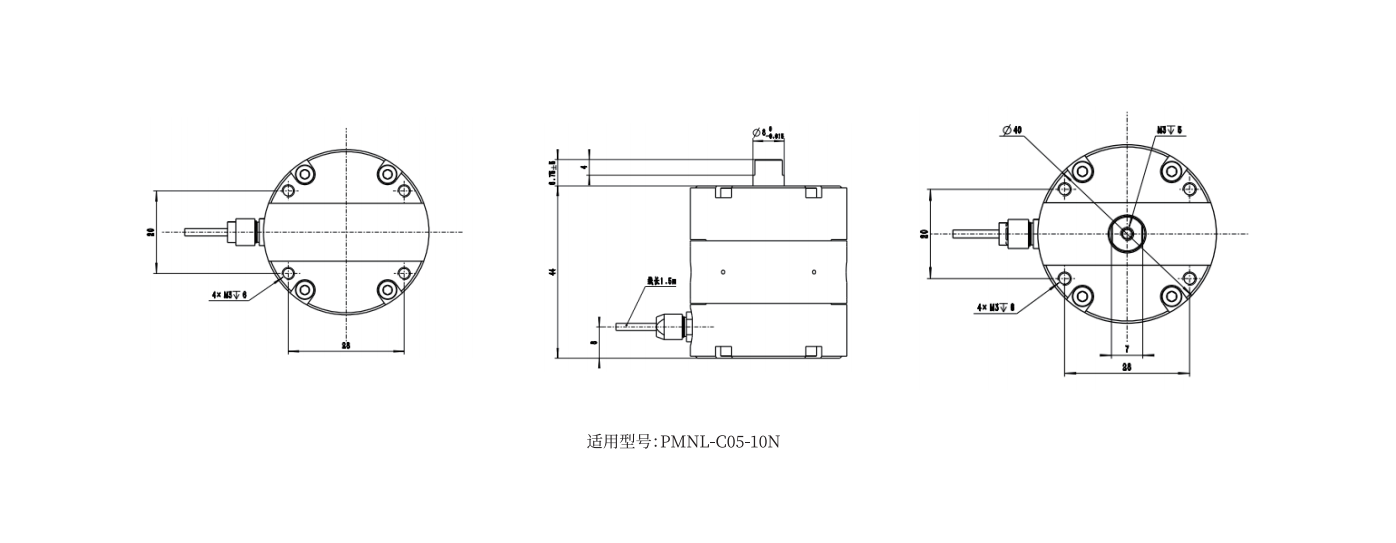

PMNL - C05 - 10N |

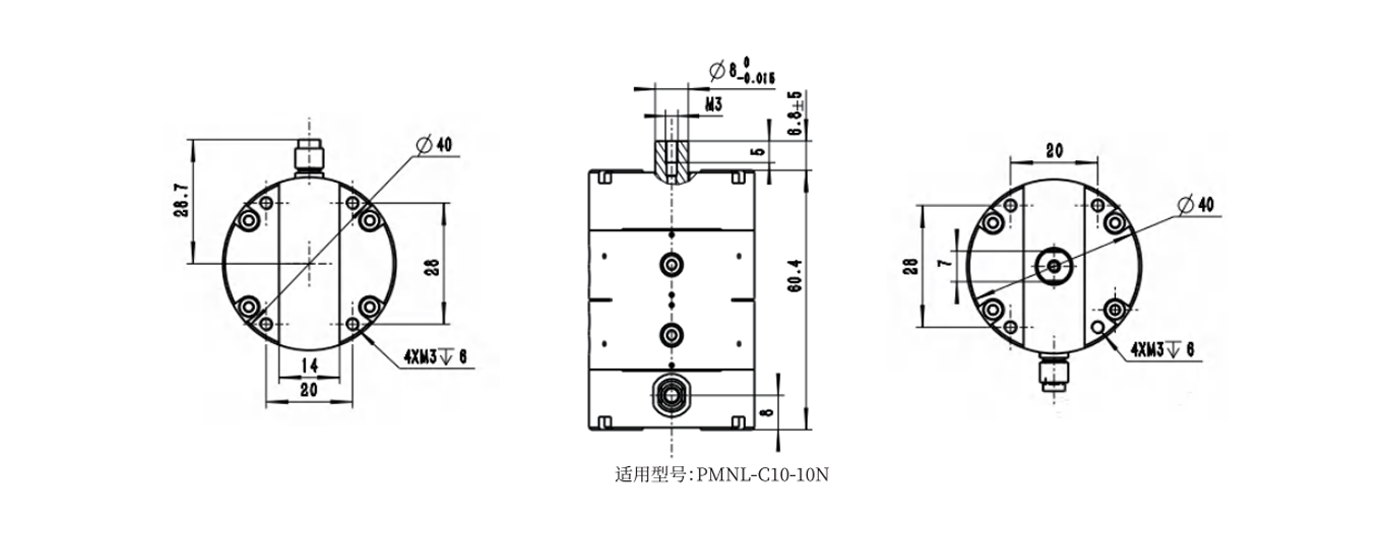

PMNL - C10 - 10N |
單位 |
公差 |
|
運動軸 |
X |
X |
- |
- |
|
運動行程 |
10 |
10 |
mm |
- |
|
模擬量模式下行程 |
±2 |
±2 |
μm |
- |
|
開環分辨率 |
1 |
1 |
nm |
典型值 |
|
速度 |
1 |
1 |
mm/s |
最大值 |
|
最大驅動頻率 |
250 |
250 |
Hz |
±20% |
|
驅動力 |
50 |
100 |
N |
最大值 |
|
保持力 |
70 |
130 |
N |
最小值 |
|
工作電壓 |
-250~+250 |
-250~+250 |
V |
- |
|
工作溫度范圍 |
0 - 55 |
0 - 55 |
℃ |
- |
|
材料 |
鋁，不銹鋼，鈦 |
鋁，不銹鋼，鈦 |
- |
- |
|
質量 |
115 |
160 |
g |
±5% |
|
電纜長度 |
2 |
2 |
m |
±0.05m |
|
電機接口 |
Sub - D15 公頭 |
Sub - D15 公頭 |
- |
- |
