由壓電陶瓷層和內電極共燒而成，每層壓電陶瓷驅動電壓可獨立控制，標準驅動電壓有 0~24V 和 0~150V，適用于低頻、中頻和高頻應用場景。
|
型號 |
PAA-B20-08W |
PAA-B32-08W |
PAA-B25-07C |
PAA-B20-08HF |
PAA-B15HM-08 |
單位 |
公差 |
|
運動軸 |
Z |
Z |
Z |
Z |
Z |
- |
- |
|
最大位移 |
±135 |
±450 |
+80 |
±110 |
±40 |
μm |
±15% |
|
遲滯 |
<15% |
<15% |
<15% |
<15% |
<15% |
- |
- |
|
自由長度 |
18 |
30 |
21 |
12 |
12 |
mm |
- |
|
最大負載 |
2.0 |
1.4 |
0.5 |
2.5 |
5.0 |
N |
- |
|
驅動電壓 |
0 - 150 |
0 - 150 |
0 - 24 |
0 - 150 |
0 - 24 |
V |
- |
|
諧振頻率 |
0.93 |
0.35 |
25 |
>3.1 |
13.1 |
K |
±15% |
|
介電損耗 |
<2.0% |
<2.0% |
<2.0% |
<2.0% |
<2.0% |
- |
- |
|
電容 |
145（單側） |
550（單側） |
70（整體） |
280（單側） |
2000 |
nF |
±15% |
|
工作溫度范圍 |
-25~130 |
-25~130 |
-25~130 |
-25~130 |
-25~130 |
℃ |
- |
|
電極 |
銀 |
銀 |
銀 / 金 |
銀 |
銀 |
- |
- |
|
居里溫度 |
230 |
230 |
230 |
230 |
230 |
℃ |
- |
|

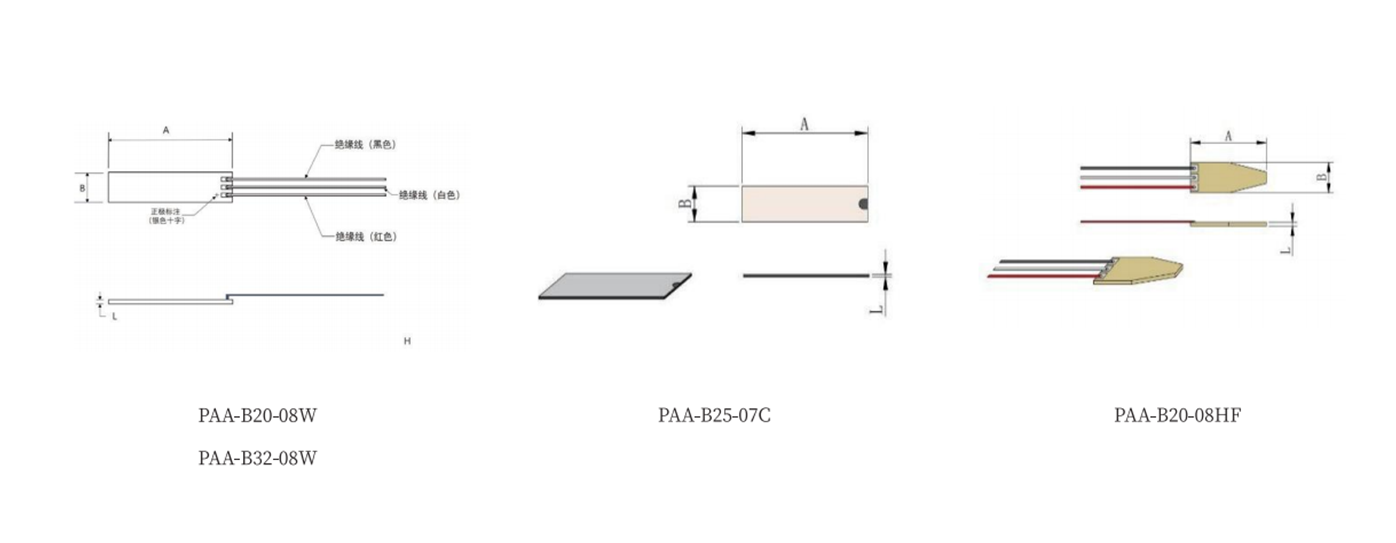

外觀尺寸 A |
20±0.1 |
32±0.1 |
25±0.1 |
20±0.1 |
15±0.5 |
mm |
- |
|
外觀尺寸 B |
8±0.1 |
7.8±0.1 |
7.1±0.1 |
8±0.1 |
5.0±0.1 |
mm |
- |
|
外觀尺寸 L |
0.8±0.05 |
0.8±0.05 |
0.5±0.5 |
0.8±0.05 |
1.2±0.1 |
mm |
- |
|
MTTF |
15.3 |
13.7 |
6.1 |
13.8 |
year |
- |
*位移測試:驅動電壓0~150V、公差±15%;
**推力測試:驅動電壓0~24V,0~150V;
***電容測試條件:常溫環境,1Vpp,1kHz,公差±15%;
****MTTF測試條件:150V、85%濕度、85℃環境
標準線束,長度75mm,AWG32,PTFE絕緣
可提供預裝基板版本，產品型號加S
其他規格可根據客戶需求進行定制
根據雙晶片的應用場景，可與不同的結構件進行組配以滿足應用需求。我們可以為您在性能參數和結構形狀上提供產品定制。
