壓電雙晶片由多層壓電陶瓷共燒而成,可獨立控制每層陶瓷的驅動電壓。壓電雙晶片的自由端可以彎曲 產生位移,位移的幅度和方向與施加的電壓具有函數關系。
|
參數 |
數值 |
單位 |
公差 |
|
運動軸 |
Z |
- |
- |
|
最大位移 |
±28 |
μm |
±15% |
|
遲滯 |
<15% |
- |
- |
|
負載 |
1.5 |
N |
最大值 |
|
驅動電壓 |
0 - 150 |
V |
- |
|
諧振頻率 |
13.1 |
kHz |
最大值 |
|
介電損耗 |
<2.0% |
- |
- |
|
電容 |
840（單側） |
nF |
±15% |
|
工作溫度范圍 |
-25~130 |
℃ |
- |
|
電極 |
未明確 |
- |
- |
|
電纜長度 |
75 |
mm |
±5mm |
|
居里溫度 |
230 |
℃ |
- |
|

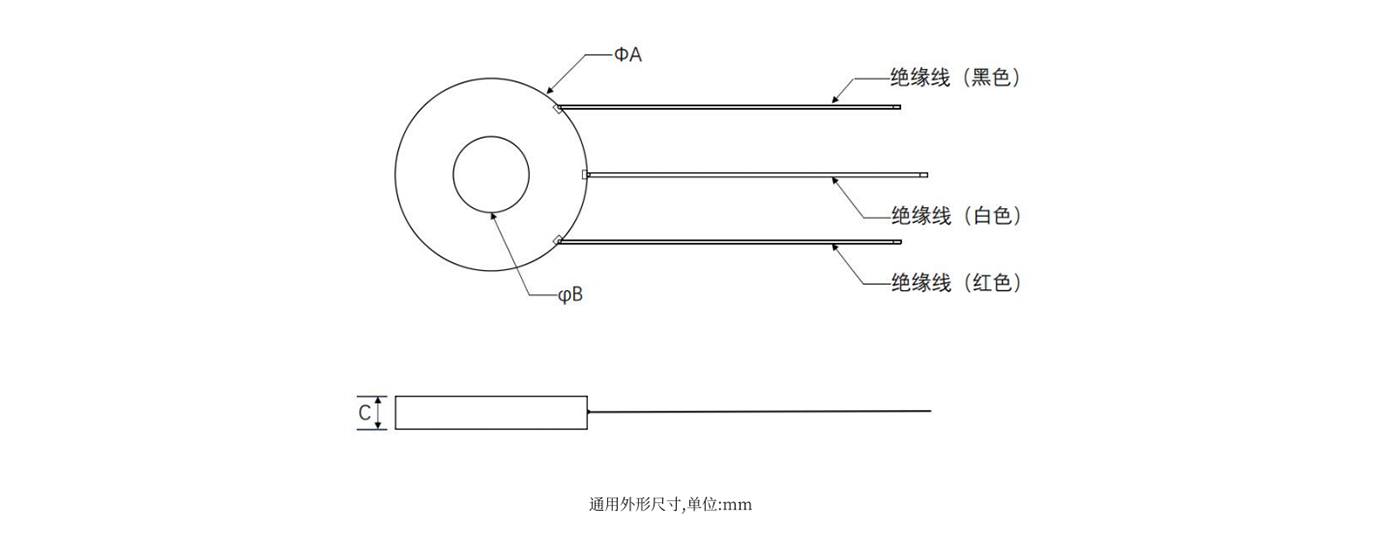

外觀尺寸 A |
20 |
mm |
±0.5mm |
|
外觀尺寸 B |
4 |
mm |
±0.1mm |
|
外觀尺寸 L |
1.2 |
mm |
±0.1mm |

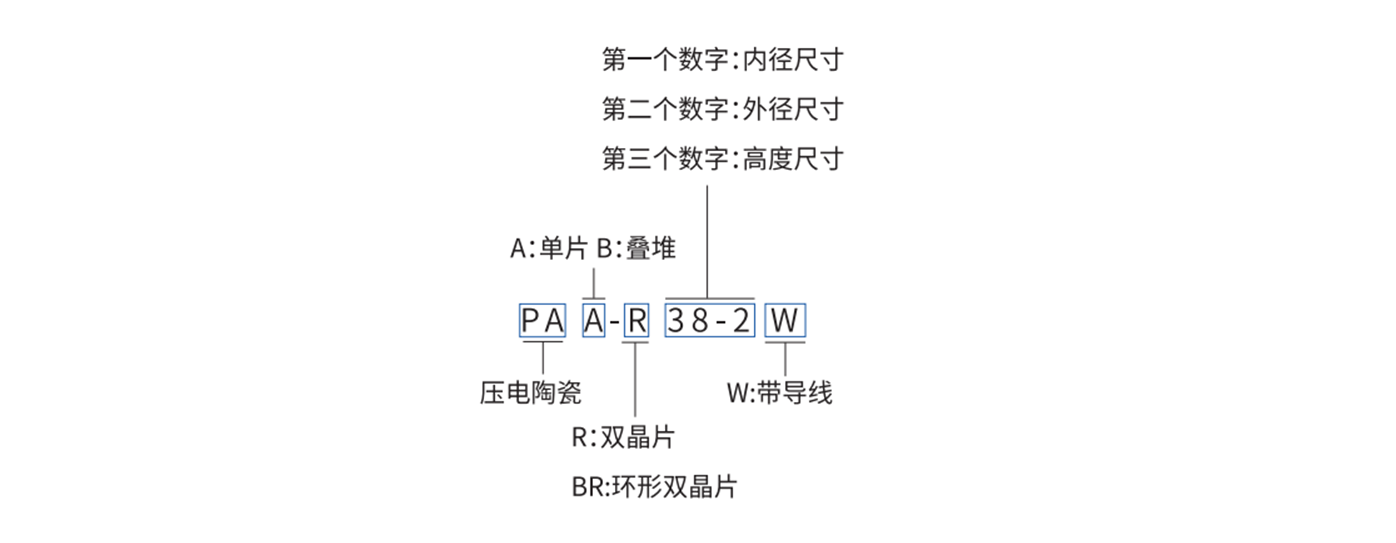

根據環形雙晶片致動器的不同應用場景,我們可以為您在性能參數和結構形狀上提供產品定制。
驅動電壓：常見 100V、120V、150V 等，特殊最大驅動電壓可按需定制。
輸出位移：最大位移行程可選 30μm。
工作頻率：最高驅動頻率 20kHz，超高頻場景可定制更高頻率。
焊接線束：滿足 AWG 標準時可選配，焊點位置可在性能誤差范圍內選擇。
外形尺寸：外徑最小 8mm、最大 30mm；內徑最小 1mm、最大 10mm；厚度最大 2mm 可定制。
