- 堆疊式3軸平臺，正交性設計
- 全局平面度、直線度達微米級
- X/Y軸
高剛度、高精度導軌設計
線纜擾動力一致性設計
- Z軸
垂向磁懸浮重力補償，可實現高定位精度
高剛性、高精度導向設計
垂向增量光柵，最高可實現5納米分辨率
超薄型、輕量化設計
最大可支持30mm垂向機械行程
晶圓生產控制應用，例如薄膜計量、關鍵尺寸檢查等，以及晶圓劃線和晶圓激光退火等
堆疊式三維直線位移臺采用模塊化、超薄設計、正交性設計等理念，將MZM200-10標準模組集成在十字平臺L2S125模組之上，能實現X、Y和Z軸3自由度的高精度、高剛度直線運動。其中，MZM200-10標準模組采用了大行程磁浮重力補償技術，具有降低垂向電機的載荷，很大程度地提高了垂向運動性能和壽命的功能，可實現高精度上下方向定位的升降。十字平臺L2S125模組采用集成式、正交性設計理念，具有緊湊扁平的輪廓尺寸，能實現水平向X/Y軸2自由度的高精度、高剛度直線運動。

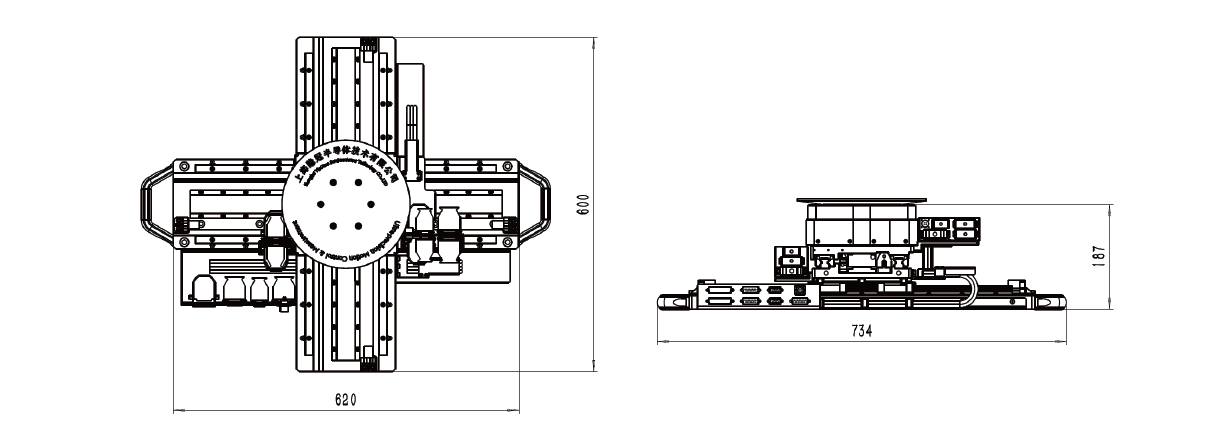

*接口尺寸數據來源于L3S190，且垂向處于行程最高位。
|
|
X |
Y |
Z |
|
軸 / Axes name |
X |
Y |
Z |
|
行程 / Travel range |
350 mm |
350 mm |
9 mm (可定制) |
|
最大速度 / Max. velocity |
0.6 m/s |
0.6 m/s |
0.1 m/s |
|
加速度 / Max. acceleration |
5 m/s² |
5 m/s² |
2 m/s² |
|
精度_校準前 / Accuracy_indicative value |
±20 μm |
±20 μm |
- |
|
精度_校準后 / Accuracy_calibration value |
±2 μm |
±2 μm |
±0.5 μm /1 mm |
|
雙向重復精度 / Bidirectional repeatability |
±1 μm |
±1 μm |
±0.3μm /1mm |
|
直線度 / Straightness |
±10 μm |
±10 μm |
- |
|
俯仰 / Pitch |
±75 arcsec |
±50 arcsec |
±50 arcsec |
|
橫滾 / Roll |
- |
- |
±50 arcsec |
|
偏擺 / Yaw |
±75 arcsec |
±75 arcsec |
- |
|
正交性 / Orthogonality |
|
5 μm |
- |
|
驅動負載（無負載）/Moving mass (without payload) |
14.2 Kg |
27.5 Kg |
6.7 Kg |
|
最大負載 / Max. load |
|
5 Kg |
|
|
平臺質量 / Stage mass |
|
40 Kg |
|
|
外觀尺寸 / Dimensions |
|
734 mm×600 mm×187 mm (垂向處行程最高位) |
|
在整個產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括編碼器、高精度標定和控制系統等選項。
|
表1編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器 |
|
-S2 |
增量式數字光學式編碼器 |
|
-S3 |
絕對式光學式編碼器 |
|
表2導軌選項 |
|
|
-Gl |
高剛度機械導軌 |
|
-G2 |
高性能氣浮導軌 |
