多軸運動臺

首頁 > 產品中心 > 精密運動臺系列 > 多軸運動臺

L4S210堆疊式四軸精密位移臺

主要特點

堆疊式4軸平臺，正交性設計
全局平面度、直線度達微米級

X/Y 軸

高剛度、高精度導軌設計
線纜擾動力一致性設計

Z 軸

垂向磁懸浮重力補償，可實現高定位精度
高剛性、高精度導向設計
垂向增量光柵，最高可實現5納米分辨率
超薄型、輕量化設計
垂向最大可支持30mm 機械行程

T軸

360°旋轉，無管路纏繞，支持12'、8'晶圓真空吸附
支持最大0.7mm翹曲晶圓
最大支持轉速150rpm

規格書下載使用手冊獲取

合作咨詢分享

主要應用

晶圓生產控制應用，例如薄膜計量、關鍵尺寸檢查等，以及晶圓劃線和晶圓激光退火

性能簡介

堆疊式四軸精密位移臺采用模塊化、超薄設計、正交性設計等理念，將MZT90標準模組集成在交叉十字平臺L2S125模組之上，能實現X、Y、Z和T軸4自由度的高精度、高剛度運動。其中MZT90采用創新性的雙軸耦合設計理念，具有緊湊扁平的輪廓尺寸，能實現Z/T軸2自由度的高精度、高剛度運動。交叉十字平臺L2S125模組采用集成式、正交性設計理念，具有緊湊扁平的輪廓尺寸，能實現水平向X/Y 軸2自由度的高精度、高剛度直線運動。

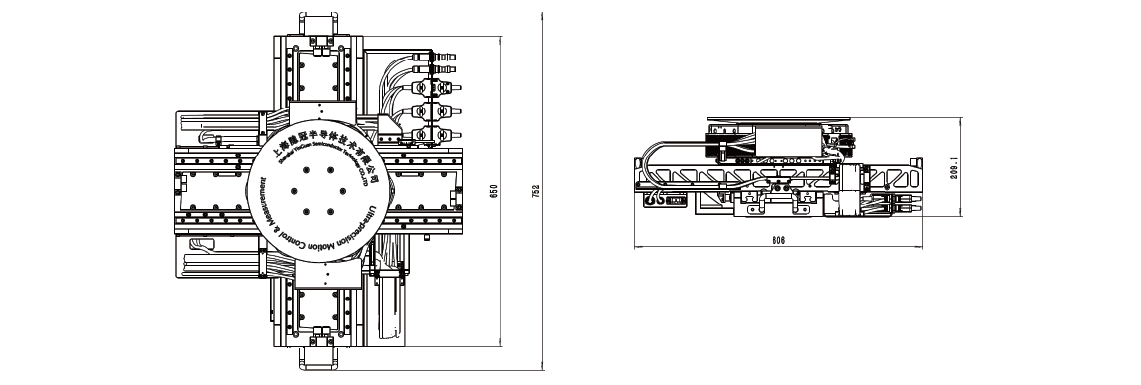

機械尺寸圖

*接口尺寸數據來源于L4S210，且行程處于中間位。

技術參數

<<<左滑查看更多參數

技術指標	單位	L4S210-350
軸		X	Y	Z	T
行程		350 mm	350 mm	10 mm	360°,Infinite
最大速度		1 m/s	1 m/s	0.1 m/s	900°/s
加速度		10 m/s²	10 m/s²	2 m/s²	6280°/s²
精度_校準前		±10 μm	±10 μm
精度_校準后		±1 μm	±1 μm	0.05 μm	±3 arcsec
雙向重復精度		±0.5 μm	±0.5 μm	±0.3 μm/1mm	±2 arcsec
位置穩定性（3σ）		±2 nm*	±2 nm*	±15 nm*	±0.072 arcsec
直線度		±2 μm over range	±2 μm over range	1μm
俯仰		±5 arcsec	±5 arcsec
橫滾		±5 arcsec	±5 arcsec
偏擺		±10 arcsec	±10 arcsec
正交性		±15 arcsec	±15 arcsec
軸跳&徑跳		NA	NA	NA	±2 μm
機械特征
驅動負載（無負載）		27 Kg	45 Kg	7 Kg	0.00336 Kg.m^2
最大負載	Kg	2（可定制）
平臺質量	Kg	40（鋁合金材料）
外觀尺寸	mm×mm×mm	752×606×209.1（行程處于中間位）

*測試數據來源于采用8μm pitch光柵尺的測試，且運動臺處于主動隔振環境下。

定制信息

在L4S210-350產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括編碼器、導軌和控制系統等選項。 X軸底座可根據客戶需求，改為大理石底座，可提供更高的定位精度。

表 1編碼器選項
-S1	增量式模擬光學式編碼器，1Vpp
-S2	增量式數字光學式編碼器，TTL
-S3	絕對式光學式編碼器，BISS
表 1 垂向?qū)к夁x項
-Gl	高精度氣浮導軌，垂向機械行程 6mm
-G2	高精度交叉滾子導軌，垂向機械行程24mm
-G3	高精度防蠕變交叉滾子導軌，垂向機械行程13mm

相關推薦

HS1000復合式多軸精密位移系統

X、Y1/Y2、Z、T 四軸
機械導軌與氣浮導軌的復合應用
360° 無限制旋轉運動，無管路纏繞
支持 12"、8"、6" 多種規格晶圓吸附
行程：
320 mm（X 軸）
550 mm（Y1/Y2）
10 mm（Z 軸，可定制）
雙向重復精度：
±0.4μm（X、Y 軸）
±0.3μm/1mm（Z 軸）
±2 arcsec（T 軸）
垂向磁懸浮重力補償
最大支持轉速 900°/s（相當于 15rpm ）

了解更多 >

L4S210堆疊式四軸精密位移臺

X、Y、Z、T四軸
360°無限制旋轉運動，無管路纏繞
支持12'、8'晶圓真空吸附
X、Y軸行程：350 mm
Z軸：10 mm （可定制）
雙向重復精度：
±0.5μm（X、Y軸）
±0.3μm/1mm（Z軸）
±2 arcsec（T軸）
垂向磁懸浮重力補償
最大支持轉速150rpm
支持最大0.7mm翹曲晶圓

了解更多 >

L3S190堆疊式三維直線位移臺

X、Y、Z三軸
X、Y軸行程：350 mm
Z軸：9 mm （可定制）
雙向重復精度：
±1μm（X、Y軸）
±1μm & ±0.3μm/1 mm（Z軸）
最大負載：5 Kg

了解更多 >

LST190堆疊式三軸精密位移臺

X、Y、T三軸
360°無限制旋轉運動
X、Y軸行程：365 mm
最大轉速：150 rpm
雙向重復精度：
±0.5μm（X、Y軸）
±2 arcsec（T軸）

了解更多 >

PS150極坐標精密位移臺

X、Z、T三軸
360°無限制旋轉運動
X軸行程：155mm
Z軸行程：30mm (可定制)
最大轉速：150rpm
雙向重復精度：
±0.5μm(X軸)
±0.2μm/1mm (Z軸)
±2 arcsec(T軸)
磁浮重力補償技術
主動式風冷/水冷散熱設計

了解更多 >

GS200二維精密轉臺

兩軸360°無限制旋轉萬向節系統
最大轉速： 100 rpm
精度：±5 arcsec to ±40 arcsec
最大負載：6.8-16 Kg
中空尺寸：95-206 mm

了解更多 >
