剪切型壓電陶瓷疊堆是由多片壓電陶瓷剪切片粘接而成的疊堆器件，通過疊加多片剪切片的剪切位移來獲得更大的整體位移。剪切疊堆可以產生一維至三維 XYZ 方向的位移，單軸方向最大位移可以達到 13μm，可獨立控制每層陶瓷的驅動電壓。
|
參數名稱 |
數值 |
單位 |
公差 |
|
運動軸 |
X/Y |
- |
- |
|
驅動電壓 |
-250~250 |
V |
- |
|
最大位移（+250~-250） |
13 |
μm |
±15% |
|
長度方向諧振頻率 |
190 |
kHz |
±20% |
|
長度方向反諧振頻率 |
235 |
kHz |
±20% |
|
厚度方向諧振頻率 |
580 |
kHz |
±20% |
|
厚度方向反諧振頻率 |
615 |
kHz |
±20% |
|
電容 |
23 |
nF |
±15% |
|
工作溫度范圍 |
-25~130 |
℃ |
- |
|
端面電極材質 |
金 |
- |
- |
|
電纜長度 |
75 |
mm |
±5mm |
|
居里溫度 |
280 |
℃ |
- |
|

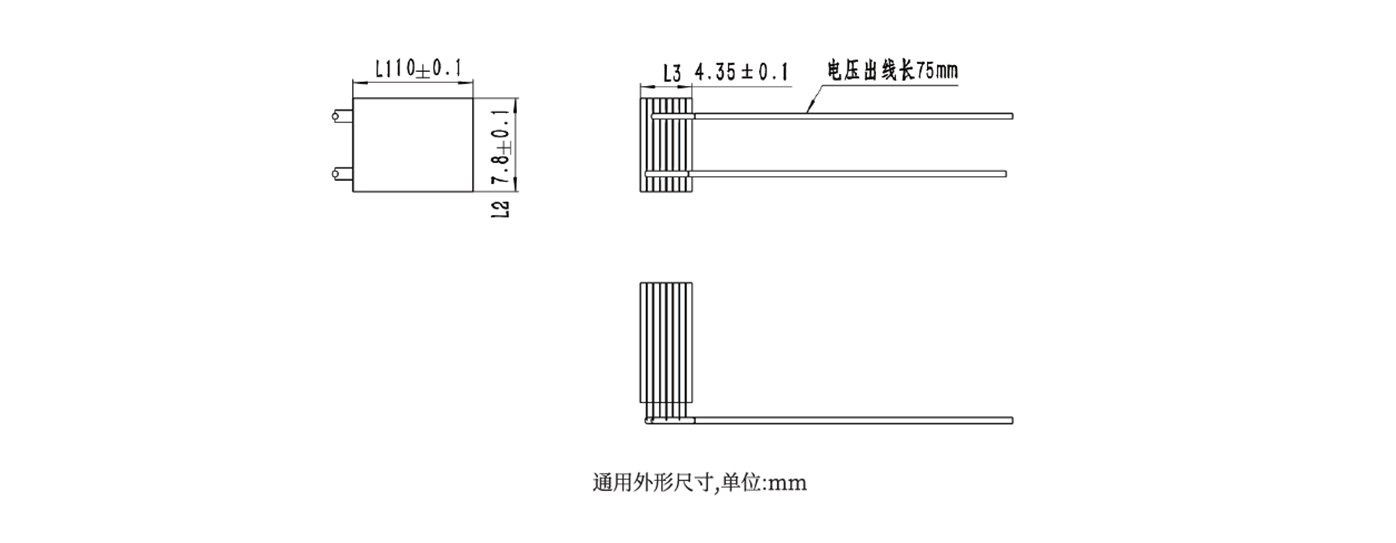

外形尺寸 L1 |
10 |
mm |
±0.1mm |
|
外形尺寸 L2 |
7.8 |
mm |
±0.1mm |
|
外形尺寸 L3 |
4.35 |
mm |
±0.1mm |
驅動電壓：可滿足不同位移需求，提供標準電壓 100V、150V 和 250V 等常見電壓。
輸出位移：與疊堆高度有關，根據應用場景，可提供最大達 20μm 的剪切位移。
工作頻率：高頻驅動可能導致器件損壞 / 發熱，最大驅動頻率為 20kHz。
外形尺寸：長度和寬度方向可選 4mm、6mm、8mm、10mm 等尺寸，高度方向最高可選 15mm。
焊接線束：滿足 AWG 使用標準的情況下可選配，在性能誤差范圍內可選擇焊點位置。
